過濾器選型的一般原則

1、進出口通徑：

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力：

按照過濾管路可能出現的Z高壓力確定過濾器的壓力等級。

3、孔目數的選擇：

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

4、過濾器材質：

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa

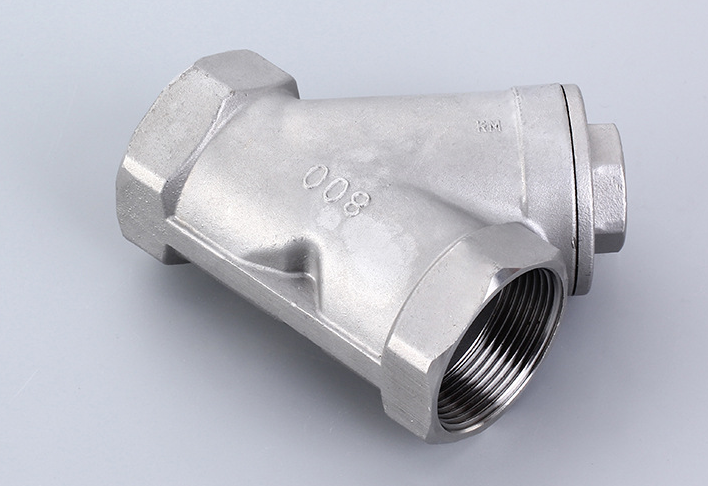

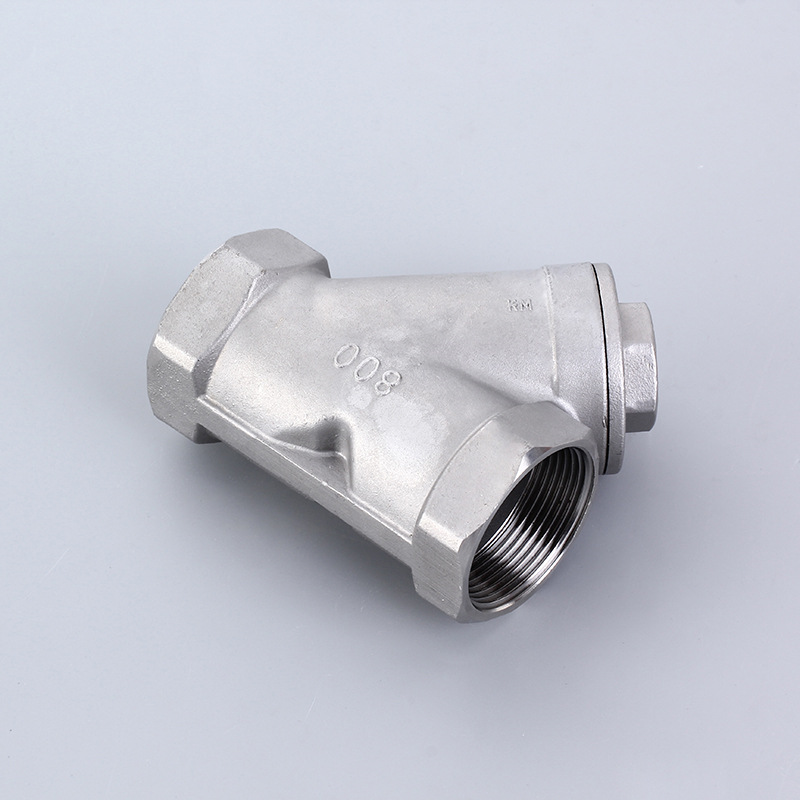

Y型過濾器安裝說明

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶（聚四氟乙烯） 要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或 垂直向下安裝。安裝 1-1/4”（DN32）或更大口徑的承插焊過濾器或所有 D 系列過濾器時，應注意這類過濾器的墊 片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行 冷卻。如果焊接前需要預熱或焊接后需要繼續加熱（D 系列過濾器），建議先將墊片拆下再加熱。
